クラッド管

高価なステンレス鋼を節約するため、普通鋼の鋼管の外周を、極薄のステンレス帯鋼で覆った二重管です。価格が、ステンレスソリッド管に比して20~50%も安いため、装飾用の分野では幅広く使用されています。当社では、複合造管機という新鋭設備を開発して大幅なコストダウンに成功し、このクラッド管の分野でもトップメーカーに躍進しております。

クラッド管

MSパイプ

機械構造用炭素鋼鋼管(内管)に、極薄肉ステンレス帯鋼を外側に被覆させ、重ね合わせ部をシーム溶接したクラッド管です。研摩仕上げを施しておりますが、外皮ステンレスの重ね合わせ部の筋が軽く残っております。

TCパイプ

機械構造用炭素鋼鋼管(内管)に、薄肉ステンレス帯鋼を外側に被覆させ、アルゴンアーク溶接したクラッド管です。外観はステンレスソリッド管と同等に仕上がっております。

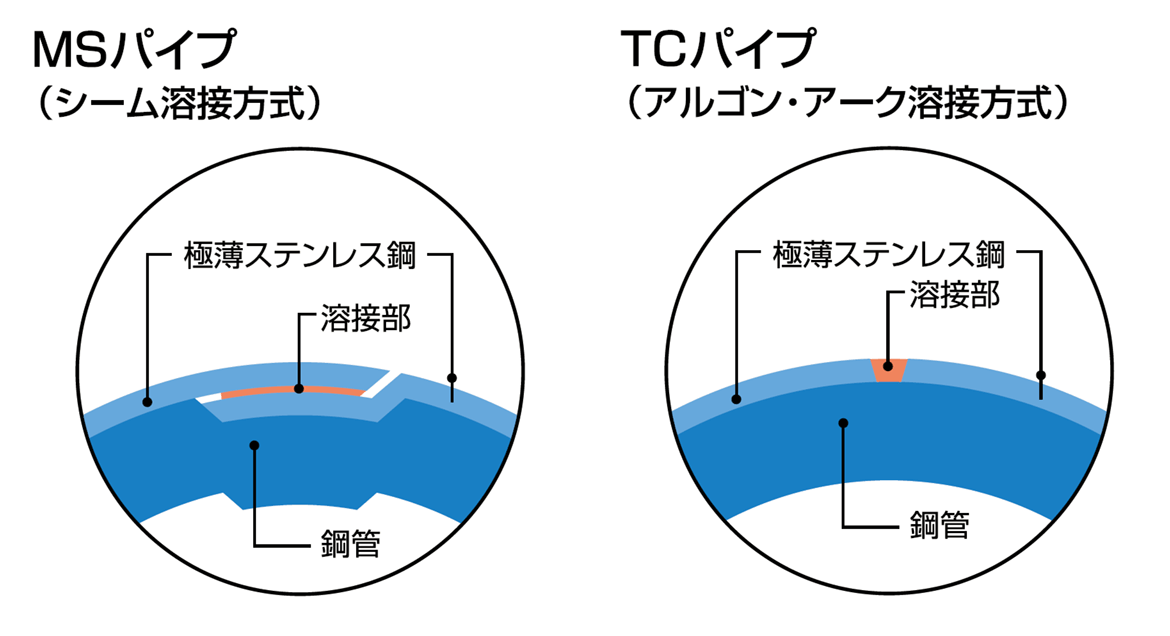

構造

左図:MSパイプ(シーム溶接方式) 右図:TCパイプ(アルゴン・アーク溶接方式)

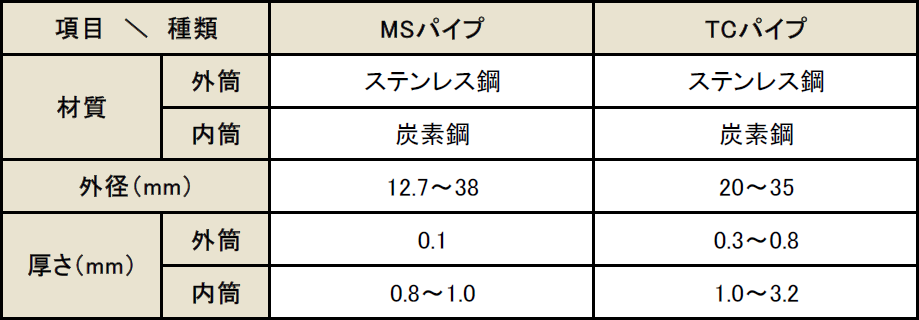

製作可能範囲

製作可能範囲

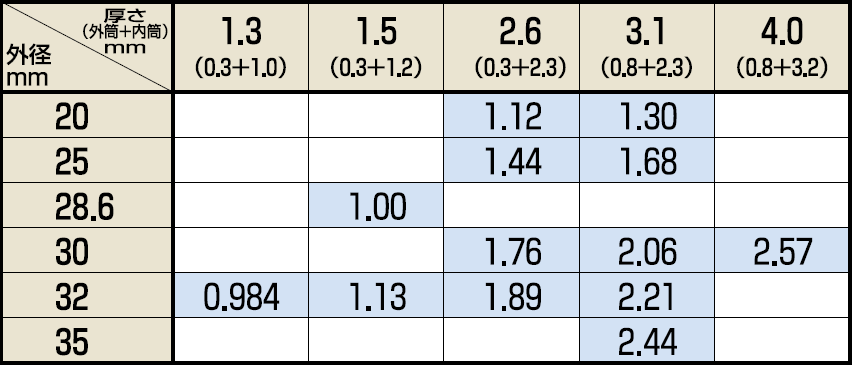

製作標準サイズ

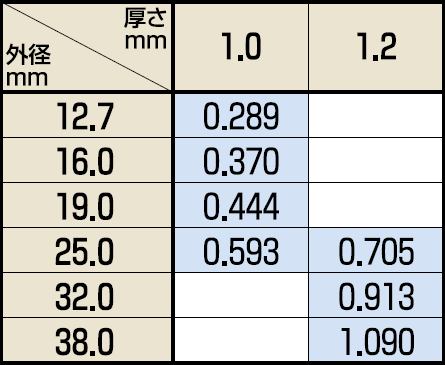

  • MSパイプ

    (単位:kg/m)
    MSパイプ
  • TCパイプ

    (単位:kg/m)
    TCパイプ

表中の数値は上記材質を使用した単位質量(kg/m)を示します。

  • - 定尺は3.65m、4mの2種類です。また、ご指定の長さにも切断いたします。
  • - 表記以外のサイズについてもご相談に応じます。

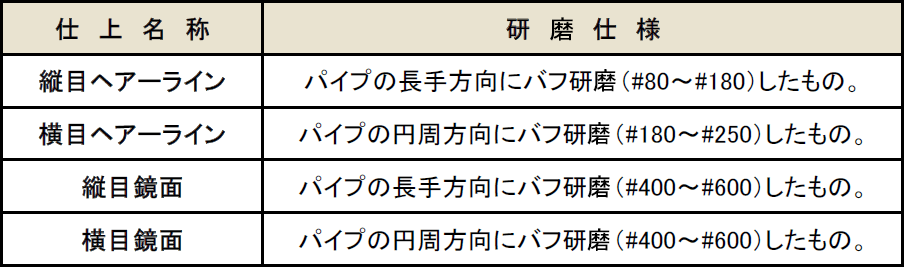

表面研摩仕上

表面研摩仕上

寸法の許容差

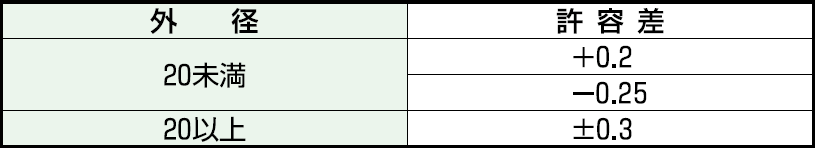

  • 外径許容差

    (単位:mm)
    外径許容差

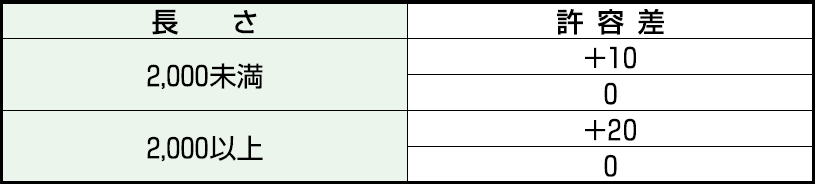

  • 長さ許容差

    (単位:mm)
    長さ許容差

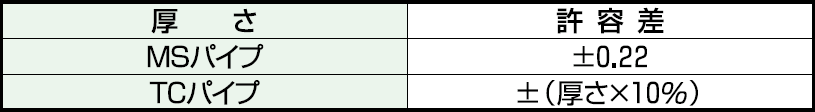

  • 厚さ許容差

    (単位:mm)
    厚さ許容差
  • 真直度許容差

    (単位:mm)
    真直度許容差

使用例

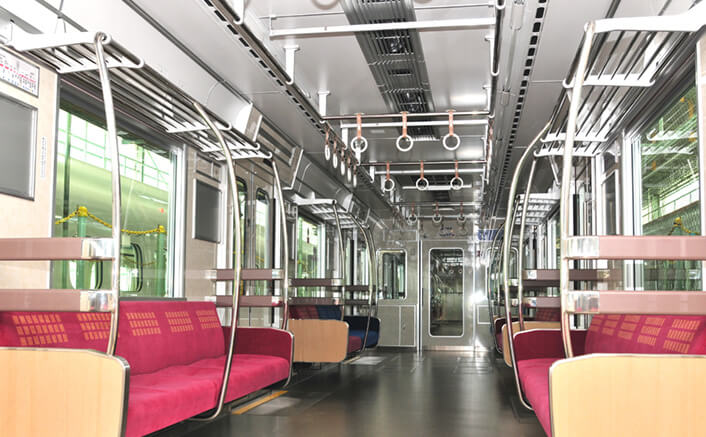

  • 電車の支柱・つり手棒
    電車の支柱・つり手棒

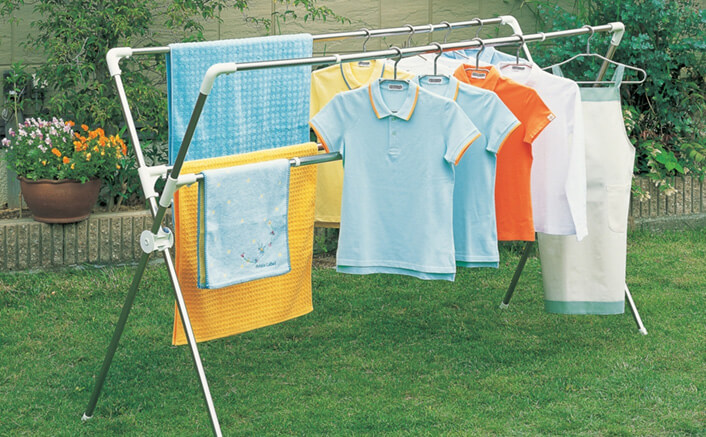

  • 家庭用ものほし製品
    家庭用ものほし製品

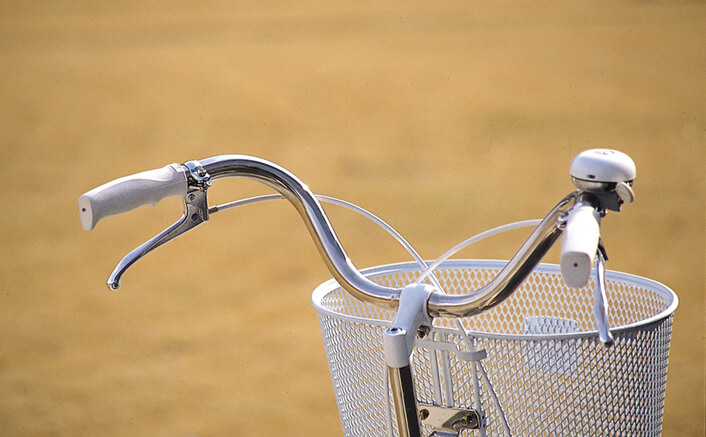

  • 自転車のハンドル
    自転車のハンドル

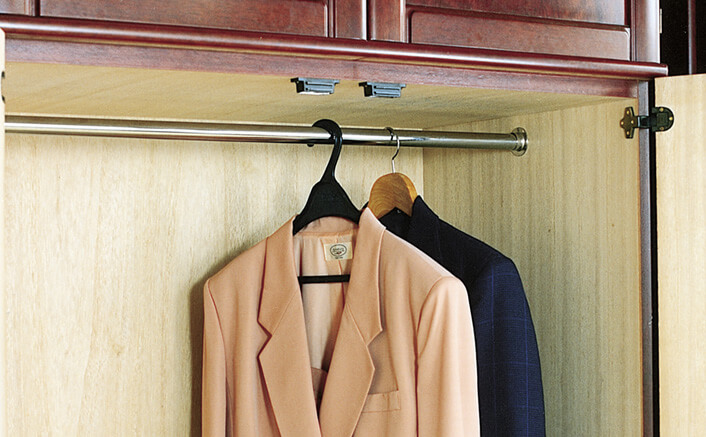

  • ハンガーパイプ
    ハンガーパイプ
