モリ工業株式会社

薄肉管

自動車や家庭電化製品などステンレスの特性が発揮できる様々な分野、業界で使用されております。

主な製作鋼種

SUS 304 / SUS 304L / SUS 321 / SUS 316 / SUS 316L / SUS 310S / 409L / SUS 430 / SUS 430LX / 439L / SUS 436L / 443CT / NCF800 / NCF600 / チタン

製作可能サイズ

（単位:kg/m）
製作可能サイズ

上記表中の数値はSUS304、SUS304L、SUS321についての1m当りの質量(kg/m)を示します。
その他の鋼種のものについては以下のステンレス管（ソリッド管）の標準重量計算式で算出願います。

  • - 重量を記入しているサイズが製作標準サイズです。
  • - 長さについてはご相談に応じます。

上記表以外に、以下の外径寸法造管ロールを用意しております。

（単位:mm）
外径寸法造管ロール
  • - 造管ロールのないサイズについてもご相談に応じます。

寸法の許容差

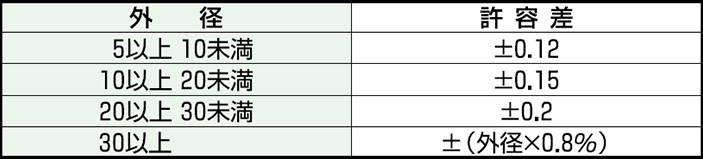

  • 外径許容差

    （単位:mm）
    外径許容差

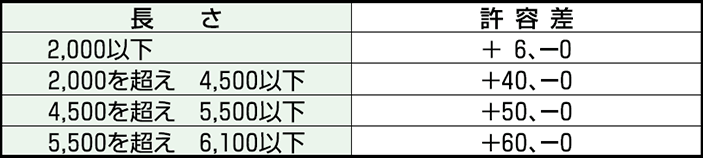

  • 長さ許容差

    （単位:mm）
    長さ許容差

  • 厚さ許容差

    （単位:mm）
    厚さ許容差

  • 真直度許容差

    （単位:mm）
    真直度許容差

使用例

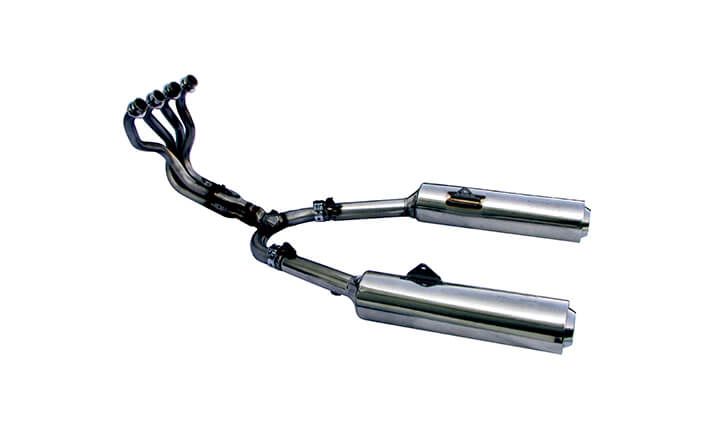

  • 二輪用マフラー
    二輪用マフラー

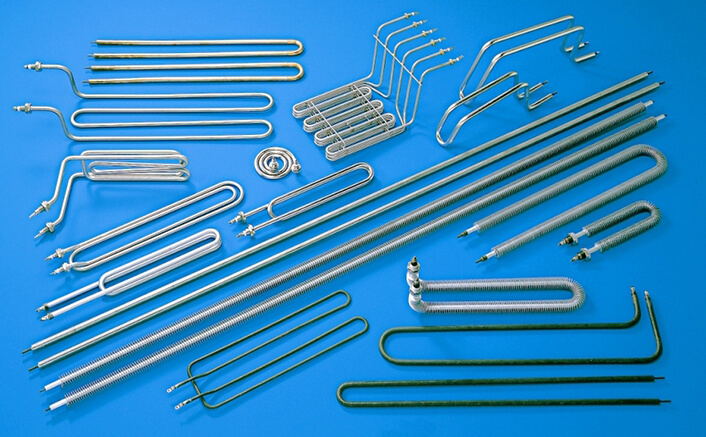

  • 工業用ヒーター
    工業用ヒーター

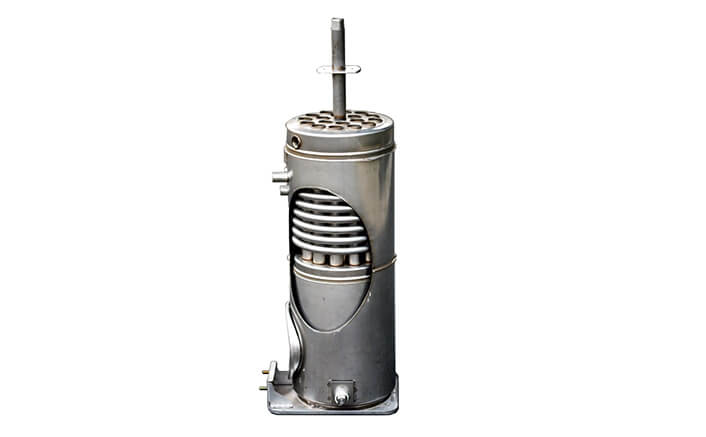

  • 温水ボイラーの熱交換器
    温水ボイラーの熱交換器

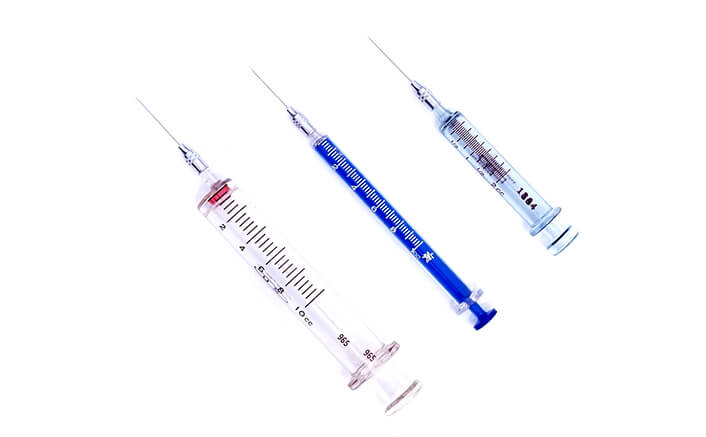

  • 注射針
    注射針

ステンレス管（ソリッド管）の標準重量計算式

W=C(D-t)t

ただしW:1m当りの標準重量(kg/m)
D:外径(mm) t:厚さ(mm) C:係数

鋼種 C
SUS304、304L、321 0.02491
SUS316、316L、310S 0.02507
409L 0.02435
SUS430、430LX、436L 0.02419
NCF800（インコロイ800） 0.02516
NCF600（インコネル600） 0.02648
